ในฐานะซัพพลายเออร์ของไดรฟ์เซอร์โว AC แบบไร้แปรง เราเข้าใจถึงความสำคัญที่สำคัญของความปลอดภัยในการทำงานของอุปกรณ์ที่ซับซ้อนเหล่านี้ ฟังก์ชั่นด้านความปลอดภัยไม่ได้เป็นเพียงส่วนเสริมเท่านั้น เป็นส่วนสำคัญในการรับประกันประสิทธิภาพที่เชื่อถือได้และปลอดภัยของเซอร์โวไดรฟ์ในการใช้งานทางอุตสาหกรรมต่างๆ ในบล็อกโพสต์นี้ เราจะเจาะลึกประเด็นสำคัญในการตั้งค่าฟังก์ชันความปลอดภัยของไดรฟ์เซอร์โว AC แบบไร้แปรงถ่าน
ทำความเข้าใจพื้นฐานของฟังก์ชันความปลอดภัยในเซอร์โวไดรฟ์
ก่อนที่เราจะเริ่มพูดคุยถึงวิธีการตั้งค่าฟังก์ชันความปลอดภัย จำเป็นอย่างยิ่งที่จะต้องมีความเข้าใจที่ชัดเจนว่าฟังก์ชันด้านความปลอดภัยเหล่านี้คืออะไรและเหตุใดจึงมีความสำคัญ ฟังก์ชันด้านความปลอดภัยในเซอร์โวไดรฟ์ AC แบบไร้แปรงถ่านได้รับการออกแบบมาเพื่อปกป้องผู้ปฏิบัติงาน อุปกรณ์ และสภาพแวดล้อมโดยรอบจากอันตรายที่อาจเกิดขึ้น อันตรายเหล่านี้อาจรวมถึงการเคลื่อนที่ของมอเตอร์โดยไม่คาดคิด สถานการณ์กระแสเกิน อุณหภูมิเกิน และการลัดวงจร
ฟังก์ชันความปลอดภัยที่พบบ่อยที่สุดในเซอร์โวไดรฟ์ ได้แก่ Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Stop 2 (SS2), Safe Operating Stop (SOS) และ Safe Speed Range (SSR) STO เป็นฟังก์ชันความปลอดภัยขั้นพื้นฐานที่สุด มันจะขจัดแรงบิดออกจากมอเตอร์ทันที ป้องกันการเคลื่อนไหวโดยไม่ได้ตั้งใจ SS1 จะรวมการหยุดแบบควบคุมเข้ากับ STO ในขณะที่ SS2 จะให้ลักษณะการหยุดที่แตกต่างออกไปพร้อมกับการเปิดใช้งาน STO ในภายหลัง SOS ช่วยให้ไดรฟ์ทำงานต่อไปในโหมดพลังงานลดลงอย่างปลอดภัย และ SSR ช่วยให้มั่นใจได้ว่ามอเตอร์ทำงานภายในช่วงความเร็วที่กำหนดไว้ล่วงหน้า
ขั้นตอนที่ 1: ทำความคุ้นเคยกับคู่มือของไดรฟ์
ขั้นตอนแรกในการตั้งค่าฟังก์ชันความปลอดภัยของไดรฟ์เซอร์โวแบบไร้แปรงถ่านคือการอ่านคู่มือไดรฟ์อย่างละเอียด ไดรฟ์แต่ละรุ่นมีชุดคุณลักษณะด้านความปลอดภัยและวิธีการกำหนดค่าที่เป็นเอกลักษณ์ คู่มือนี้จะให้ข้อมูลโดยละเอียดเกี่ยวกับฟังก์ชันความปลอดภัยที่มีอยู่ หลักการทำงาน และวิธีการกำหนดค่า
นอกจากนี้ยังจะรวมข้อมูลเกี่ยวกับมาตรฐานความปลอดภัยที่ไดรฟ์ปฏิบัติตาม เช่น IEC 61800 - 5 - 2 สำหรับระบบควบคุมไฟฟ้า อิเล็กทรอนิกส์ และอิเล็กทรอนิกส์แบบตั้งโปรแกรมได้ที่เกี่ยวข้องกับความปลอดภัยในระบบขับเคลื่อนด้วยไฟฟ้าที่ปรับความเร็วได้ ตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามแนวทางของผู้ผลิตอย่างแม่นยำเพื่อให้แน่ใจว่าการกำหนดค่าฟังก์ชันความปลอดภัยถูกต้อง
ขั้นตอนที่ 2: เลือกฟังก์ชันความปลอดภัยที่เหมาะสม
คุณต้องเลือกฟังก์ชันความปลอดภัยที่เหมาะสมตามข้อกำหนดเฉพาะของการใช้งานของคุณ ตัวอย่างเช่น ในการใช้งานที่มีความเสี่ยงสูงที่ผู้ปฏิบัติงานสัมผัสกับชิ้นส่วนที่เคลื่อนไหว STO ถือเป็นฟังก์ชันด้านความปลอดภัยที่ต้องมี ในสายการผลิตที่ต้องมีการควบคุมการหยุดในกรณีฉุกเฉิน SS1 อาจเหมาะสมกว่า
พิจารณาลักษณะของโหลด สภาพแวดล้อมในการทำงาน และอันตรายที่อาจเกิดขึ้นเมื่อทำการตัดสินใจนี้ หากคุณไม่แน่ใจว่าควรเลือกฟังก์ชันความปลอดภัยแบบใด ทีมสนับสนุนด้านเทคนิคของเราพร้อมให้ความช่วยเหลือคุณเสมอ เราสามารถวิเคราะห์ข้อกำหนดการใช้งานของคุณและแนะนำฟังก์ชันความปลอดภัยที่เหมาะสมที่สุดสำหรับไดรฟ์เซอร์โว AC แบบไร้แปรงของคุณ
ขั้นตอนที่ 3: กำหนดค่าฟังก์ชันความปลอดภัย
เมื่อคุณเลือกฟังก์ชันความปลอดภัยแล้ว ขั้นตอนต่อไปคือการกำหนดค่าตามความต้องการของคุณ ซึ่งมักจะเกี่ยวข้องกับการใช้เครื่องมือการเขียนโปรแกรมที่ผู้ผลิตไดรฟ์มอบให้ เครื่องมือตั้งโปรแกรมช่วยให้คุณตั้งค่าพารามิเตอร์ เช่น เวลาตอบสนองของฟังก์ชันความปลอดภัย ขีดจำกัดความเร็วสำหรับ SSR และเงื่อนไขในการเปิดใช้งานฟังก์ชันความปลอดภัย
ตัวอย่างเช่น เมื่อกำหนดค่า STO คุณต้องระบุวิธีเปิดใช้งานฟังก์ชัน STO ไม่ว่าจะผ่านทางอินพุตฮาร์ดแวร์หรือคำสั่งซอฟต์แวร์ คุณอาจต้องตั้งค่าการหน่วงเวลาสำหรับการเปิดใช้งาน STO เพื่อให้มั่นใจว่าการเปลี่ยนผ่านจะราบรื่นและป้องกันการกระแทกทางกล
ขั้นตอนที่ 4: ทดสอบฟังก์ชันความปลอดภัย
หลังจากกำหนดค่าฟังก์ชันความปลอดภัยแล้ว การทดสอบเพื่อให้แน่ใจว่าฟังก์ชันทำงานได้ตามที่คาดไว้ถือเป็นสิ่งสำคัญ ดำเนินการทดสอบหลายชุดในสภาพแวดล้อมที่มีการควบคุม โดยจำลองสภาวะความผิดปกติและสถานการณ์ฉุกเฉินต่างๆ ตรวจสอบว่าฟังก์ชันความปลอดภัยเปิดใช้งานทันทีหรือไม่ และตัวขับเคลื่อนและมอเตอร์ตอบสนองอย่างถูกต้องหรือไม่
ในระหว่างขั้นตอนการทดสอบ ให้ใส่ใจกับข้อความแสดงข้อผิดพลาดหรือพฤติกรรมที่ผิดปกติ หากคุณพบปัญหาใดๆ โปรดดูคู่มือไดรฟ์หรือติดต่อทีมสนับสนุนด้านเทคนิคของเราเพื่อขอความช่วยเหลือเพิ่มเติม การทดสอบเป็นขั้นตอนสำคัญในการตรวจสอบประสิทธิภาพของฟังก์ชันด้านความปลอดภัย และเพื่อให้มั่นใจในความปลอดภัยของอุปกรณ์และผู้ปฏิบัติงานของคุณ
ขั้นตอนที่ 5: การบำรุงรักษาและการตรวจสอบตามปกติ
การตั้งค่าฟังก์ชันความปลอดภัยไม่ใช่งานที่ทำเพียงครั้งเดียว จำเป็นต้องมีการบำรุงรักษาและการตรวจสอบอย่างสม่ำเสมอเพื่อให้แน่ใจว่าฟังก์ชันด้านความปลอดภัยยังคงทำงานอยู่ตลอดเวลา ตรวจสอบส่วนประกอบฮาร์ดแวร์ของไดรฟ์เป็นประจำเพื่อดูการสึกหรอหรือความเสียหาย ซึ่งรวมถึงขั้วต่อ สวิตช์ และรีเลย์นิรภัย
ตรวจสอบพารามิเตอร์การทำงานของไดรฟ์ เช่น อุณหภูมิ กระแสไฟฟ้า และความเร็ว เพื่อตรวจพบปัญหาที่อาจเกิดขึ้นตั้งแต่เนิ่นๆ เซอร์โวไดรฟ์ AC แบบไร้แปรงถ่านสมัยใหม่หลายรุ่นมาพร้อมกับฟังก์ชันการวินิจฉัยในตัวที่สามารถช่วยคุณระบุปัญหาก่อนที่จะนำไปสู่อันตรายด้านความปลอดภัย
เซอร์โวไดรฟ์ประเภทต่างๆ และข้อควรพิจารณาด้านความปลอดภัย

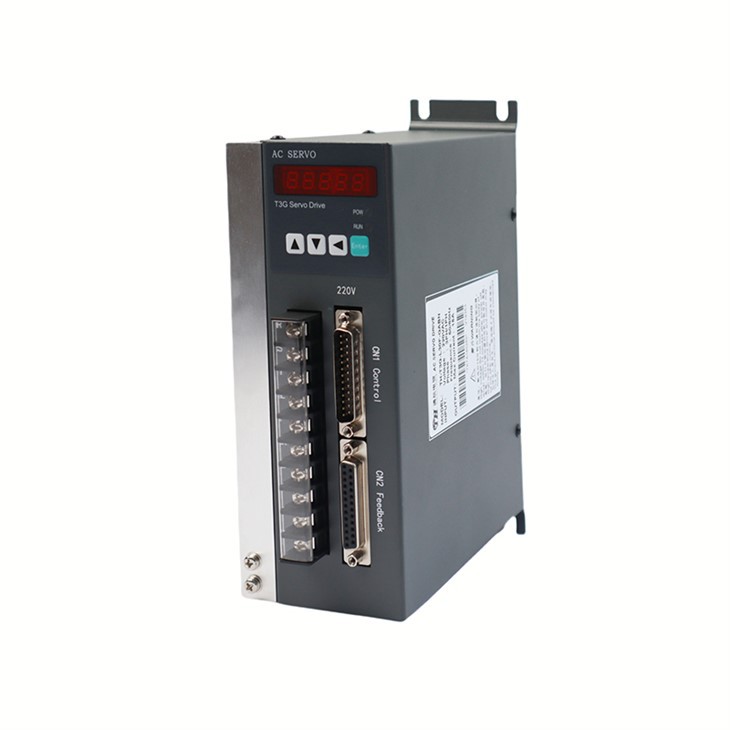

- เซอร์โวไดรฟ์ขนาดกะทัดรัด: เซอร์โวไดรฟ์ขนาดกะทัดรัดมีชื่อเสียงในด้านขนาดที่เล็กและมีความหนาแน่นของพลังงานสูงเซอร์โวไดรฟ์ขนาดกะทัดรัดมักใช้ในการใช้งานที่มีพื้นที่จำกัด เช่น หุ่นยนต์และระบบอัตโนมัติ เมื่อตั้งค่าฟังก์ชันความปลอดภัยสำหรับเซอร์โวไดรฟ์ขนาดกะทัดรัด ให้คำนึงถึงความสามารถในการกระจายความร้อนที่จำกัด อุณหภูมิที่สูงเกินอาจเป็นข้อกังวลที่สำคัญ ดังนั้น ตรวจสอบให้แน่ใจว่าได้กำหนดค่าฟังก์ชันการป้องกันอุณหภูมิเกินอย่างถูกต้อง
- ซีเอ็นซีเซอร์โวไดรฟ์-ซีเอ็นซีเซอร์โวไดรฟ์มีการใช้กันอย่างแพร่หลายในเครื่องควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) เครื่องจักรเหล่านี้ต้องการความแม่นยำและความน่าเชื่อถือสูง จำเป็นต้องกำหนดค่าฟังก์ชันความปลอดภัยในเซอร์โวไดรฟ์ CNC เพื่อให้มั่นใจในการวางตำแหน่งที่แม่นยำ และป้องกันการเคลื่อนไหวที่ไม่คาดคิดระหว่างการตัดเฉือน ตัวอย่างเช่น สามารถใช้ฟังก์ชัน SS1 เพื่อควบคุมการหยุดในกรณีฉุกเฉิน เพื่อปกป้องเครื่องจักร CNC และชิ้นงาน

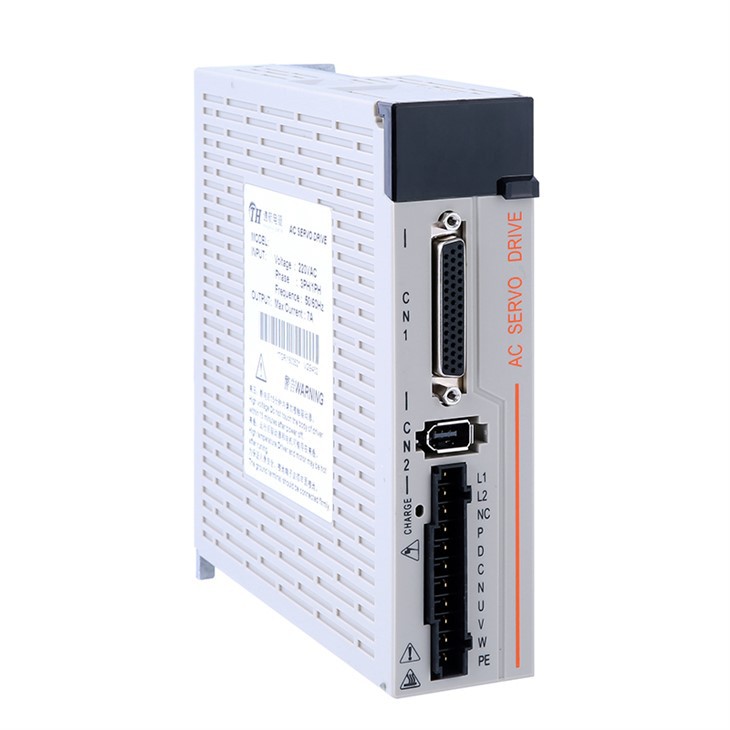

- สามารถเปิดเซอร์โวไดรฟ์ได้-สามารถเปิดเซอร์โวไดรฟ์ได้ขึ้นอยู่กับโปรโตคอลการสื่อสาร CANopen ซึ่งช่วยให้สามารถรวมเข้ากับระบบเครือข่ายได้อย่างง่ายดาย เมื่อตั้งค่าฟังก์ชันความปลอดภัยสำหรับเซอร์โวไดรฟ์ CANopen ให้พิจารณาความน่าเชื่อถือในการสื่อสาร ตรวจสอบให้แน่ใจว่าฟังก์ชันความปลอดภัยยังคงสามารถทำงานได้อย่างถูกต้อง แม้ว่าจะมีข้อผิดพลาดในการสื่อสารก็ตาม
ความสำคัญของการปฏิบัติตามมาตรฐานความปลอดภัย
การปฏิบัติตามมาตรฐานความปลอดภัยเป็นสิ่งที่ไม่สามารถต่อรองได้สำหรับการตั้งค่าฟังก์ชันความปลอดภัยของเซอร์โวไดรฟ์ AC แบบไร้แปรงถ่าน มาตรฐานความปลอดภัยได้รับการพัฒนาเพื่อให้มั่นใจในการปกป้องชีวิตมนุษย์ ทรัพย์สิน และสิ่งแวดล้อม การปฏิบัติตามมาตรฐานเหล่านี้ คุณไม่เพียงแต่ปรับปรุงความปลอดภัยของอุปกรณ์ของคุณ แต่ยังเพิ่มความสามารถทางการตลาดอีกด้วย
มาตรฐานความปลอดภัยที่ได้รับการยอมรับอย่างกว้างขวางสำหรับเซอร์โวไดรฟ์ ได้แก่ UL 508C ในสหรัฐอเมริกา และ EN 61800 - 5 - 2 ในยุโรป บริษัทของเรามุ่งมั่นที่จะจัดหาเซอร์โวไดรฟ์ที่สอดคล้องกับมาตรฐานความปลอดภัยสากลเหล่านี้ และเราสามารถช่วยเหลือคุณในการทำให้มั่นใจว่าฟังก์ชันความปลอดภัยที่กำหนดค่าไว้ของคุณตรงตามข้อกำหนดเหล่านี้ด้วย
ติดต่อเราเพื่อสอบถามความต้องการเซอร์โวไดรฟ์ของคุณ
หากคุณอยู่ในตลาดสำหรับไดรฟ์เซอร์โว AC แบบไร้แปรงถ่านคุณภาพสูง และต้องการความช่วยเหลือในการตั้งค่าฟังก์ชันด้านความปลอดภัย เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเรามีประสบการณ์กว้างขวางในด้านเทคโนโลยีเซอร์โวไดรฟ์ และสามารถมอบโซลูชันที่ดีที่สุดสำหรับการใช้งานเฉพาะของคุณได้ ไม่ว่าคุณจะต้องการไดรฟ์เซอร์โวขนาดกะทัดรัด, ไดรฟ์เซอร์โว CNC หรือไดรฟ์เซอร์โวไดรฟ์ CANopen เรามีผลิตภัณฑ์มากมายที่ตรงตามความต้องการของคุณ
โปรดติดต่อเราเพื่อขอข้อมูลเพิ่มเติม ข้อมูลจำเพาะของผลิตภัณฑ์ หรือเพื่อหารือเกี่ยวกับความเป็นไปได้ในการซื้อ เรากำลังรอคอยโอกาสที่จะได้ร่วมงานกับคุณและมีส่วนร่วมในความสำเร็จของโครงการของคุณ
อ้างอิง
- เบเกอร์ ดี. และเคิร์ซมาร์ซิก เค. (2018) คู่มือการเลือกเซอร์โวมอเตอร์และไดรฟ์ เอลส์เวียร์
- คณะกรรมาธิการไฟฟ้าเทคนิคระหว่างประเทศ (2019) IEC 61800 - 5 - 2: ระบบขับเคลื่อนกำลังไฟฟ้าแบบปรับความเร็วได้ - ส่วนที่ 5 - 2: ข้อกำหนดด้านความปลอดภัย - ใช้งานได้
- ห้องปฏิบัติการรับประกันการจัดจำหน่าย (2020). UL 508C - มาตรฐานความปลอดภัยสำหรับอุปกรณ์ควบคุมทางอุตสาหกรรม
